HCIE Lab

NA复习

1. IP规划. IP地址的作用是寻址；
2. 路由技术. 高速路上的路标；路由形成的3种方式，直连路由/静态路由/动态路由.
3. 静态路由
4. OSPF协议
5. VLAN技术
6. VLAN间通信
7. ACL技术
8. NAT技术

# 关闭系统日志
undo info-center enable
# 修改系统语言
> language-mode Chinese
language-shell复制代码

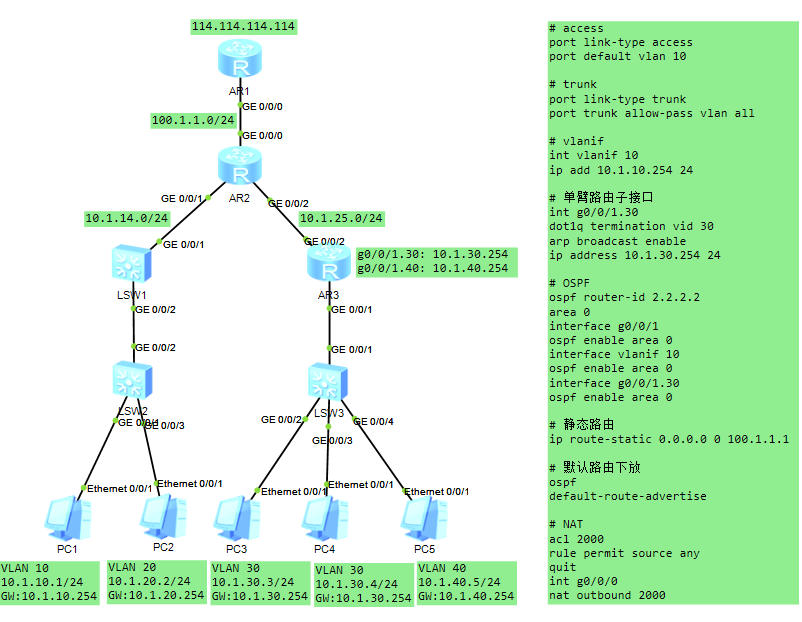

NA实验

NA实验

# access
port link-type access
port default vlan 10

# trunk
port link-type trunk
port trunk allow-pass vlan all

# vlanif
int vlanif 10
ip add 10.1.10.254 24

# 单臂路由子接口
int g0/0/1.30
dot1q termination vid 30
arp broadcast enable
ip address 10.1.30.254 24

# OSPF
ospf router-id 2.2.2.2
area 0
interface g0/0/1
ospf enable area 0
interface vlanif 10
ospf enable area 0
interface g0/0/1.30
ospf enable area 0

# 静态路由
ip route-static 0.0.0.0 0 100.1.1.1

# 默认路由下放
ospf
default-route-advertise

# NAT
acl 2000
rule permit source any
quit
int g0/0/0
nat outbound 2000
language-shell复制代码

生成树 Spanning tree protocal

概述

使用场景

1. 现网环境一般不会使用，一般默认设备会启动MSTP.
2. 解决二层环路，MAC地址漂移。二层环路的原因是交换机尽力而为的

二层环路

STP的作用

STP的运行原理

---

s

---
